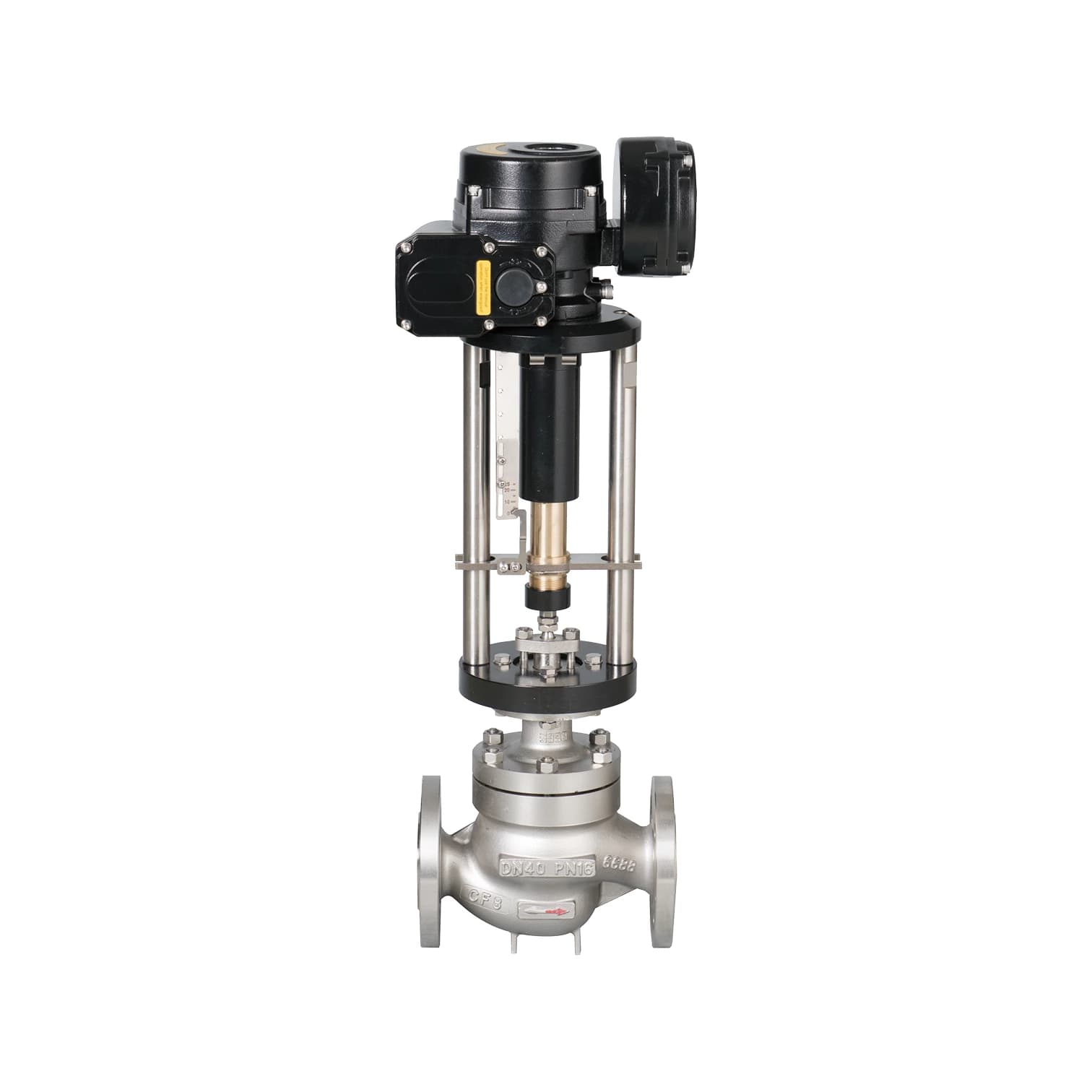

Электрический регулирующий клапан для промышленного применения

Спецификации

Трёхфазное питание:

AC380V AC415V AC440V Диапазон допуска: +10%, 50/60 Гц

Однофазное питание:

AC110V AC220V Диапазон допуска: +10%, 50/60 Гц

Постоянный ток:

DC24V (+10%)

Повторяемость (точность регулирования):

±1%

Степень защиты:

IP67, (опционально: IP68)

Режим работы:

1200 циклов/час, режим S4–40%

Температура окружающей среды:

Взрывозащищённое исполнение: –25…+50°C Обычное исполнение: –25…+70°C

DN мм

G3/4", 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Диаметр седла клапана, мм

3, 4, 5, 6, 7, 8, 10, 12, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

Номинальный расход (Kv)

0.08, 0.12, 0.2, 0.32, 0.5, 0.8, 1.2, 2.0, 3.2, 5.0, 8.0, 12, 20, 30, 50, 80, 120, 200, 280

Номинальное давление, МПа

1.6, 4.0, 6.4 (нормальная температура) 4.0, 6.4 (средняя температура) 0.6, 4.0, 6.4 (низкая температура)

Ход штока, мм

10, 16, 25, 40, 60

Скорость перемещения, мм/с

4.2, 2.1, 3.5, 1.7, 3.4

Характеристика расхода

линейная линейная, равнопроцентная

Температура рабочей среды, °C

-20…+200 -40…+250 (нормальная влажность) -20…+450 (средняя температура) -250…–60 (низкая температура)

Присоединение фланцев

Чугунный фланец по стандарту JB79–59

Тип уплотнительной поверхности фланца

В соответствии с JB77–59 Для чугуна — гладкий тип Для стали — вогнутый тип Для низких температур — тип «шип-паз»
