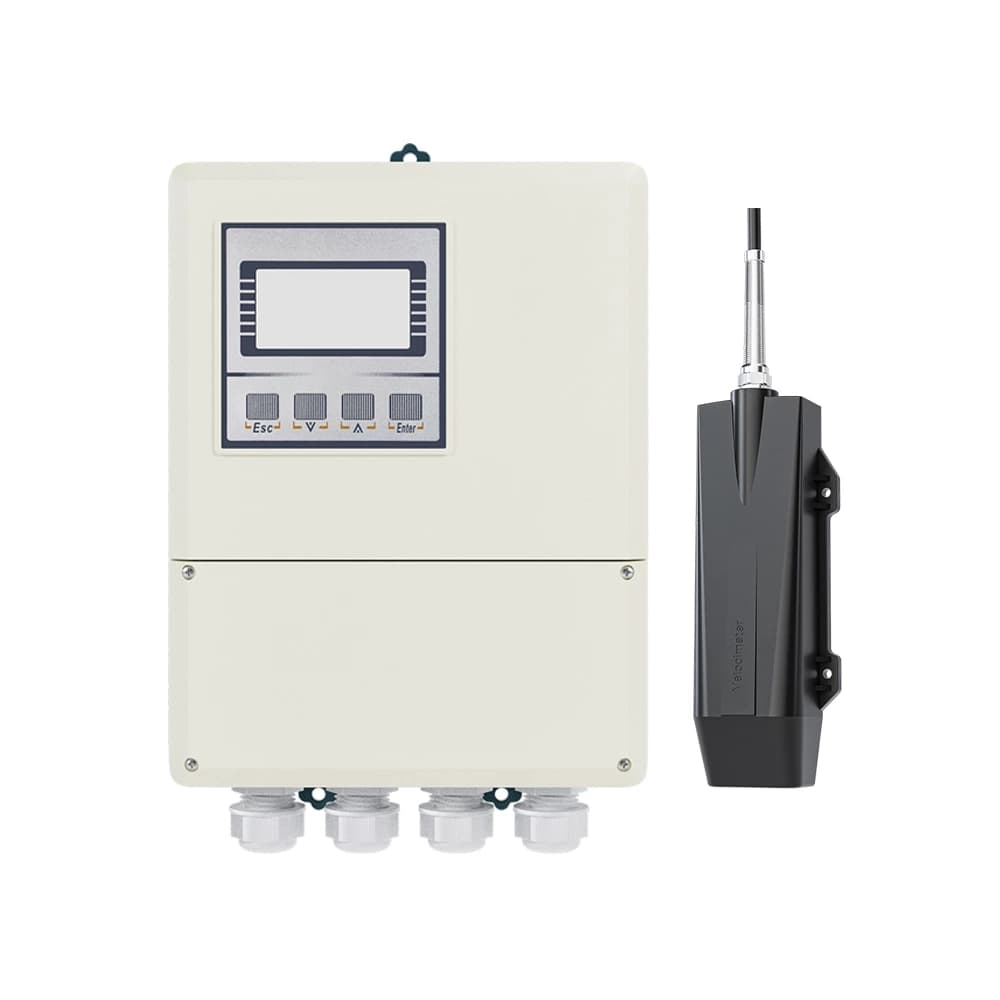

SUP-FSD300 Ультразвуковой доплеровский расходомер
Описание
SUP-FSD300 Ультразвуковой доплеровский расходомер
Ультразвуковой доплеровский расходомер SUP-FSD300 предназначен для измерения скорости потока, расхода и уровня воды в природных водоёмах, каналах и трубопроводах. Прибор прост в эксплуатации и обладает стабильными рабочими характеристиками.
Характеристики
Измеряемые величины: скорость потока, жидкость (уровень), температура
Точность:
• скорость потока: (1,0% ± 0,01 м/с)
• уровень жидкости: (0,2% ± 0,01 м)
• температура: ±1°C
Источник питания:
• AC 220 V
• DC 24 V
Выходные сигналы: (4–20) mA, (0–5) V, RS485
Температура среды: 0…60°C
Спецификации
- Измеряемые величины
- Скорость потока, расход жидкости, температура
- Диапазон измерений (Flow rate)
- Двусторонний поток, но без определения направления; абсолютное значение расхода: • Скорость потока: 0–10 м/с // Уровень жидкости: 0–10 м
- Диапазон измерений (Flow + Direction)
- Двусторонний поток с определением направления: поток с плюсом или минусом
- Температура измерения
- 0°C ~ 60°C
- Точность
- Расход: ≤1.0% ± 0.01 м/с Уровень жидкости: ≤0.2% ± 0.01 м Температура: ±1°C
- Разрешение (Resolution)
- Расход: 1 мм/с // Уровень жидкости: 1 мм
- Время отклика
- 10% ~ 90% // Примечание: коэффициент сглаживания можно задавать через протокол связи
- Рабочая частота
- 2 МГц
- Мощность передачи (Firing power)
- 1 W
- Степень защиты датчика
- IP68
- Аналоговый выход
- (4–20) mA или (0–5) V
- Точность аналогового выхода
- 0.5% F.S.
- Нагрузка
- ≤250 Ω
- Цифровой выход
- RS485
- Протокол связи
- MODBUS
- Релейный выход
- Тип реле: Dual SPDT / Dual SPST / Dual SPST
- Источник питания
- AC 220V или DC 24V
- Потребляемая мощность
- ≤4 W
- Защита от пониженного напряжения
- 8 V
- Электрический интерфейс
- M20*1.5 кабельные вводы
- Типы водотоков/каналов
- Трубопроводы, каналы, естественные потоки, реки
- Измеряемая среда
- Жидкости с pH 0–8, не разрушающие датчик
- Температура среды
- 0°C ~ 80°C
- Рабочая влажность
- ≤80% RH
- Температура хранения
- -20°C ~ 60°C
