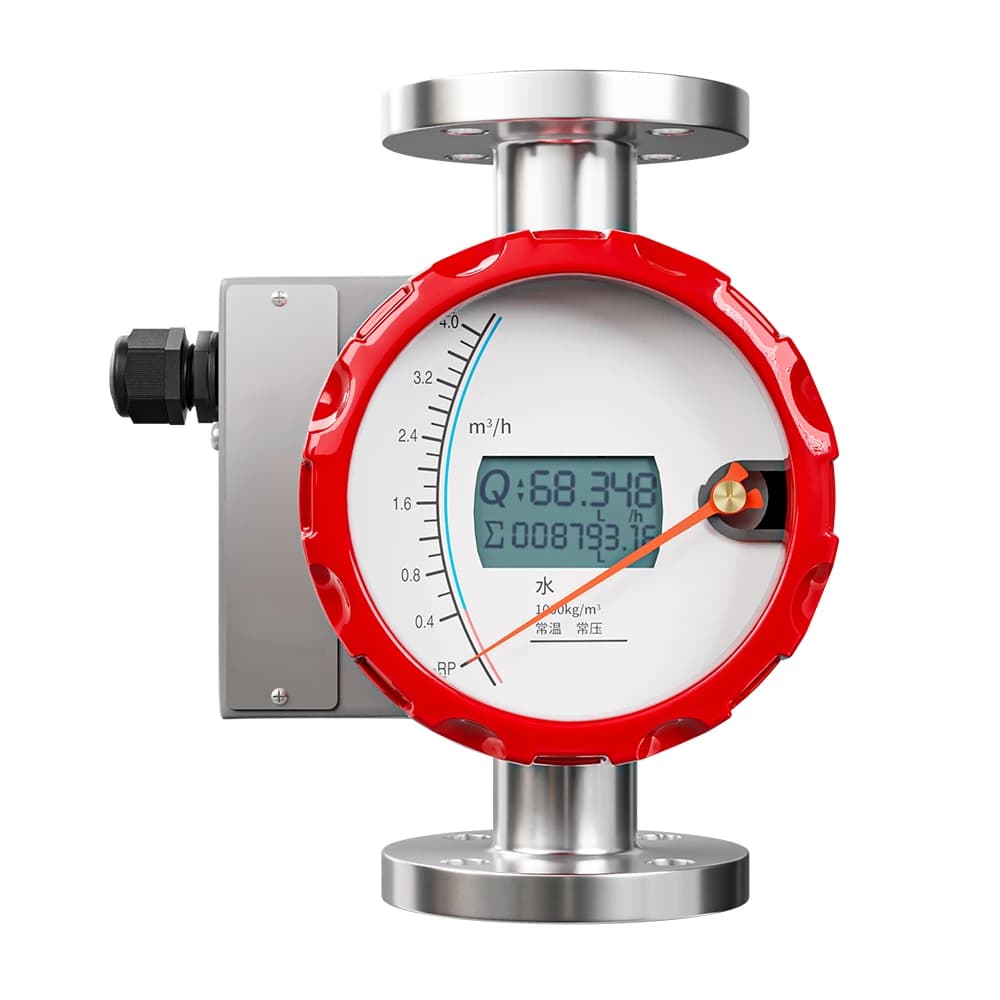

SUP-LZ — Металлический ротаметр (ротаметр с металлической трубкой)
Описание
SUP-LZ — Металлический ротаметр (ротаметр с металлической трубкой)
SUP-LZ — это прибор для измерения объемного расхода жидкости в закрытом трубопроводе. Он относится к классу расходомеров переменного сечения (variable-area flowmeters), которые измеряют расход за счёт изменения проходного сечения потока и соответствующей измеряемой реакции прибора.
Характеристики
Степень защиты: IP65
Диапазон измерений (Range ratio): стандартный — 10:1
Допустимое давление:
• DN15~DN50 — ≤4.0 MPa
• DN65~DN200 — ≤1.6 MPa
Тип присоединения: фланцевое, кламповое, резьбовое
Спецификации
- Диапазон измерений (Range)
- Вода (20°C) (0,1–200000) л/ч
- Диапазон регулирования (Range ratio)
- Стандарт: 10:1
- Точность
- Стандартная: жидкость 1,5%, газ 2,5%
- Давление рабочее
- Стандарт: DN15–DN50 ≤ 4,0 МПа; DN65–DN200 ≤ 1,6 МПа
- Тип присоединения
- Фланцевое, кламповое, резьбовое, санитарная резьба
- Температура рабочей среды
- Стандарт: -20°C~+120°C
- Температура окружающей среды
- Выносное исполнение: -40°C~+70°C
- Источник питания
- Стандарт: 24VDC (двухпроводная схема, 4–20 mA, 12–32VDC)
- Сопротивление нагрузки
- RLmax: 600 Ω
- Сигнализация (Alarm Output)
- Сигнал аварии по верхнему/нижнему пределам: оптопара Дарлингтона, 24VDC питание, макс. 8 mA (внешнее питание до 250mA @36VDC)
- Холдинг-сигнал
- Диапазон удержания: макс. 60% от полной шкалы; мин. интервал между верхним и нижним пределами: 10% от полной шкалы
- Импульсный выход (Pulse output)
- Импульсный выход — оптопара с гальванической развязкой, внутреннее питание 24VDC, макс. ток 8 mA
- Степень защиты
- IP65
