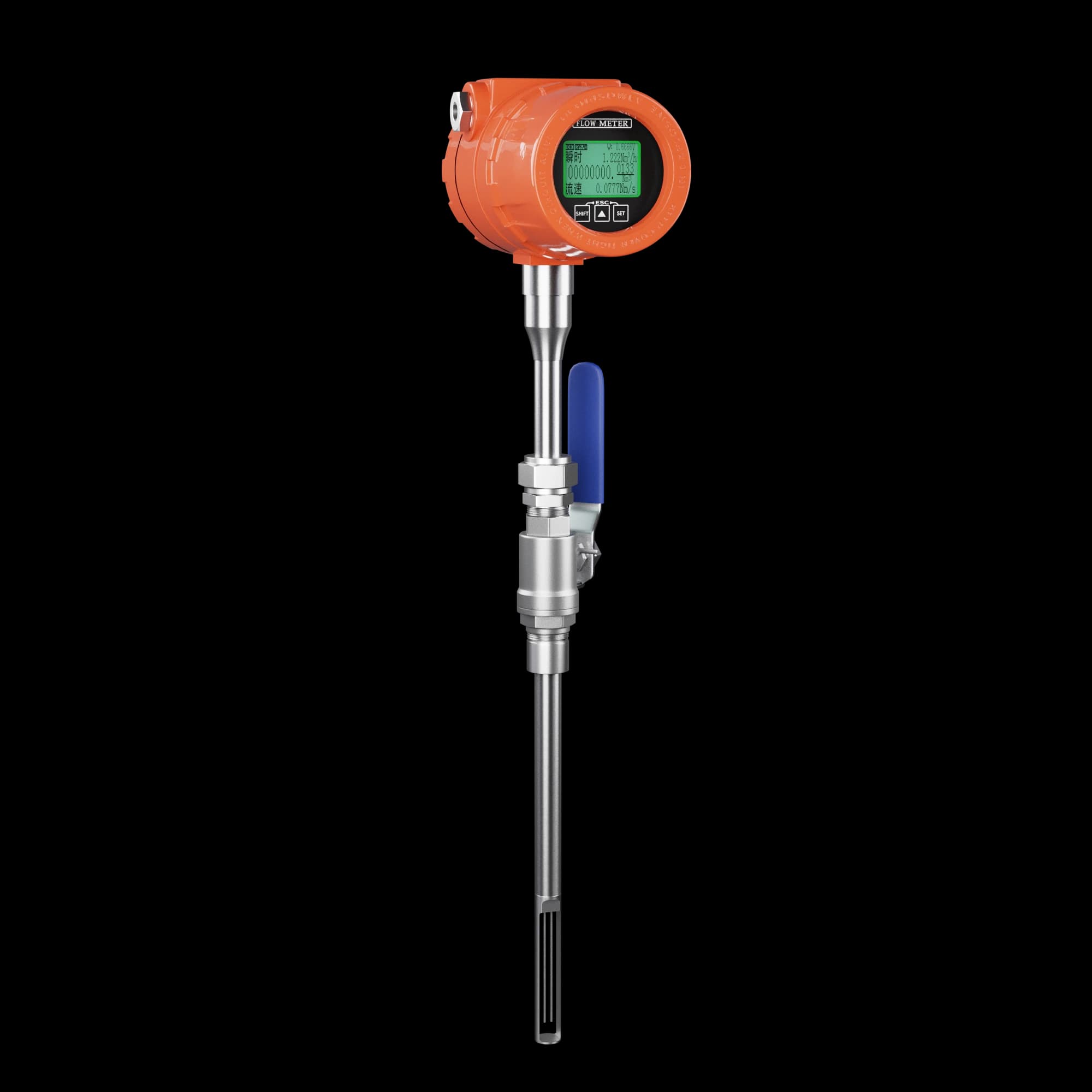

Таблица технических параметров — SUP-MF Термальный массовый расходомер (вставной тип)
Описание
Таблица технических параметров — SUP-MF Термальный массовый расходомер (вставной тип)
Параметр Значение
Тип Вставной (Insertion)
Среда Стабильные газы (кроме нестабильных сред, таких как ацетилен, трихлорид бора и др.)
Диаметр трубопровода DN65 ~ DN1000
Диапазон расхода 0.1 ~ 100 Nm/s
Точность ±2.5%
Рабочая температура Датчик: −40…+300°C
Преобразователь: −20…+45°C
Рабочее давление ≤ 2.5 MPa
Питание 220VAC; 24VDC, 18W
Выходные сигналы 4–20 мА, RS485 (Modbus RTU)
Степень защиты IP65
Материал корпуса Нержавеющая сталь
Реле 1–2 релейных выхода (опция)
Спецификации
- Условный диаметр
- DN3 ~ DN2100
- Точность
- 0,5%
- Температура окружающей среды
- −20°C ~ +50°C
- Относительная влажность
- ≤95%
- Материал футеровки
- PTFE, PFA, F46, неопрен, полиуретановая резина, высокотемпературная резина
- Диапазон расхода
- 0~15 м/с
- Электропроводность среды
- Чистая вода >20 μS/см
- Коммуникация
- RS485 (протокол Modbus)
- Материал электродов
- SS316, Hastelloy B/C, титан, тантал, платиново-иридиевый сплав, карбид вольфрама
- Тип электрода
- Стандартный, скребковый, сменный
- Тип подключения
- Фланец, врезной (plug-in), кламповое соединение, клип-on
- Температура среды
- −20°C ~ +60°C
- Номинальное давление
- 0.6 ~ 4.0 MPa (может быть изготовлено под заказ)
- Измеряемый параметр
- Мгновенный расход, мгновенная скорость потока
- Параметр записи
- Суммарный (накопленный) расход
- Параметры обнаружения и сигнализации
- Сигнализация пустой трубы, сигнализация тока возбуждения
- Выход тестового режима
- Импульс объёмного расхода (unit volume flow pulse)
