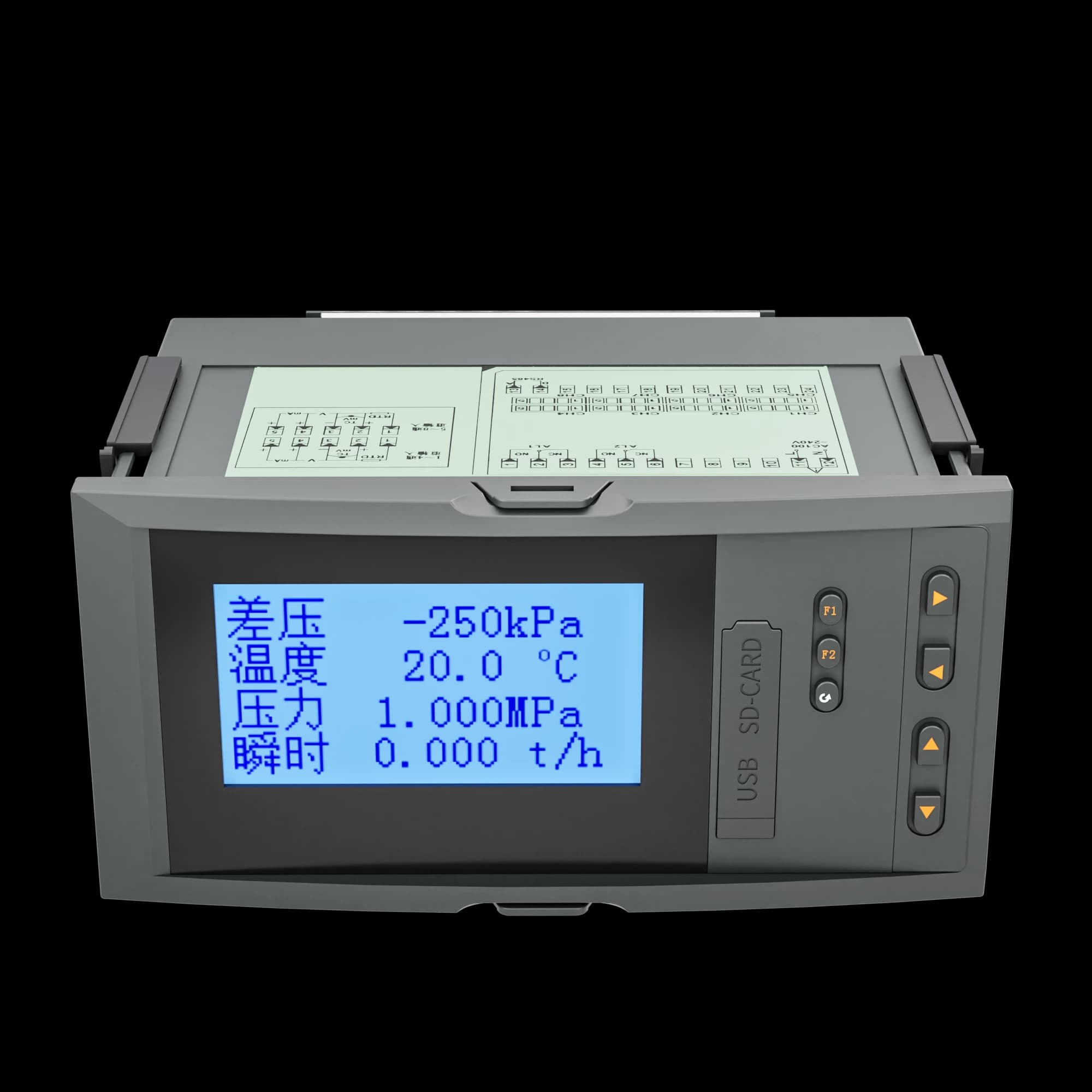

SUP-7610 ЖК-счетчик расхода (Flow Totalizer)

Спецификации

Токовые сигналы:

0–20 мА 0–10 мА 4–20 мА 0–10 мА / 4–20 мА Входное сопротивление: ≤ 100 Ω Максимальный входной ток: ≤ 30 мА

Напряжение:

0–5 В, 1–5 В, 0–10 В (возможно изготовление под заказ)

Термосопротивления (RTD):

Pt100, Cu50, Cu53, Cu100, BA1, BA2

Линейные сопротивления:

0–400 Ω

Термопары (TC):

B, S, K, E, T, J, R, N, WRe3-25, WRe5-26

Частотный сигнал:

Диапазон: 0–10 кГц Форма сигнала: прямоугольная, синусоидальная, меандр

Аналоговый выход:

4–20 мА (нагрузка ≤ 480 Ω) 0–20 мА (нагрузка ≤ 480 Ω) 0–10 мА (нагрузка ≥ 960 Ω) 1–5 В (нагрузка ≥ 250 кΩ) 0–5 В (нагрузка ≥ 250 кΩ) 0–10 В (нагрузка ≥ 4 кΩ) (опционально)

Аварийный выход (Alarm output):

Релейный контакт: AC 220V / 2A, DC 24V / 2A (резистивная нагрузка)

Питающий (Feed) выход:

DC 24V ±1 Нагрузка ≤ 50 мА

Коммуникации:

RS485 / RS232 Скорость: 1200–9600 bps Протокол: Modbus-RTU Дистанция: до 1 км (RS-485), до 15 м (RS-232)

Точность измерения:

0,2% F.S ± 1d

Режим настройки:

Сенсорная панель Параметры сохраняются даже при отключении питания Возможна блокировка и защита паролем

Дисплей

ЖК-дисплей 3,5", 128×64 пикселей с подсветкой Отображаемые страницы: цифры, графики, кривые, отчёты Удобная навигация по страницам Исторические данные доступны для просмотра Масштабирование кривых и временной оси с панели управления

Интервал записи:

9 вариантов: 1 с, 2 с, 4 с, 6 с, 15 с, 30 с, 60 с, 120 с, 240 с

Объём хранения данных:

3 суток (при интервале 1 с) 720 суток (при интервале 240 с)

Печать:

Интерфейс принтера RS-232C Совместимый принтер: SP-A045H

Условия эксплуатации:

Температура: 0…50°C Влажность: ≤ 85% RH Избегать коррозионных газов

Питание:

AC 100–240 V (50/60 Hz) — импульсный блок DC 12–36 V — импульсный блок

Потребляемая мощность:

≤ 5 W

Конструкция:

Стандартная панельная монтажная структура
