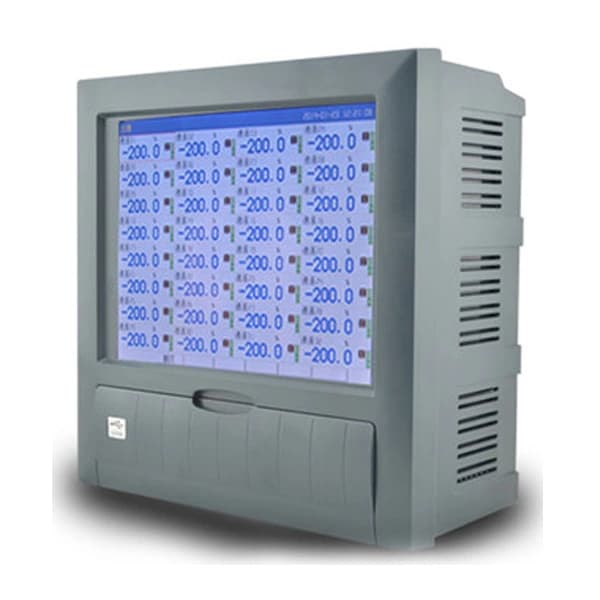

SUP-R8000D Безбумажный регистратор

Спецификации

Тип входного сигнала: Тип II (стандартный сигнал):

0–10 мА 0–5 В

Тип III (стандартный сигнал):

4–20 мА 1–5 В

14 типов термопар:

B, E, J, K, S, T, R, N, WRe5-26, WRe3-25, BA1, BA2, F1, F2

3 типа термометров сопротивления:

Pt100, Cu50, JPt100

Другие сигналы:

(0–20) мВ (0–100) мВ (−10–10) В (0–10) В (−5–5) В (0–1) В Частота 0–10 kHz Сопротивление 0–350 Ω

Изоляция

Изоляция между каналами и «землёй». Устойчивость к теплу более 500VDC. Изоляция между каналами и каналами. Удерживающее напряжение — высокий уровень.

Питание

Напряжение: 100–240 VAC Частота: 47–63 Hz Максимальная потребляемая мощность: 30 VA

Характеристики безопасности

Плавкий предохранитель: 3A / 250VAC, быстродействующий Выход распределения: каждая петля 65 мА, 24 VAC, до 8 петель

Аварийный выход (Alarm output)

До 24 каналов, 250 VAC, контакты реле нормально разомкнутого типа

Имитация (симуляция) выходного сигнала

До 8 каналов выхода 4–20 мА

Аппаратный сторожевой таймер (WATCHDOG)

Интегрированный чип WATCHDOG, обеспечивающий долгосрочную стабильную и надёжную работу

Реальное время

Аппаратные часы реального времени, резерв питания от литиевой батареи

Защита от отключения питания

Все данные сохраняются во внутренней NAND FLASH-памяти Исторические данные и конфигурация не теряются при потере питания

Коммуникационный интерфейс

RS485 и RS232 Возможность подключения Ethernet Поддержка подключения панельного принтера

Протокол

Используются протоколы R-Bus или ModBus Доступные скорости передачи: 1200 / 9600 / 19200 / 57600 / 115200 bps

Период дискретизации

1 секунда (каждый канал опрашивается 1 раз в секунду)

Интервал записи

15, 2S, 5S, 10S, 15S, 30S, 1 мин, 2 мин, 4 мин (опционально)

Дисплей

10.4" Разрешение 640×480 TFT цветной дисплей ЖК экран с жидкокристаллическим отображением

Размеры

Полные размеры: 288 × 288 × 244 мм Размер выреза под монтаж: 282 × 282 мм

Яркость

Регулировка от 0 до 100%

Отображение аварий

До 256 аварийных сообщений

Типы аварий

Верхний предел Верхний предупредительный предел Нижний предупредительный предел Нижний предел

Класс точности

Аналоговая точность: 0,2% F.S Точность отображения графика: 0,5% F.S

Срок хранения данных

Около 10 лет
